 GBA Backlight

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Acidnitrix
Padawan


Messages : 108
Réputation : 2
Inscrit le : 07/01/2015

Machine préférée GBA


Msg n°1 MessageSujet: GBA Backlight Mer 09 Sep 2015, 22:21

Bonsoir à tous,

Je poste dans cette section par défaut d'en trouver une plus appropriée (à déplacer à convenance donc).

J'ai vu que les gameboy pouvaient s'équiper d'un rétro-éclairage (backlight), et je voulais des infos sur le sujet.
Est-ce que c'est de la grosse bidouille ou il existe un produit plus ou moins officiel (de type kit prêt à monter). Pour ceux qui auraient déjà effectué la modifs, des difficultés quelconques ?

La nostalgie me prends et je ressortirai bien ma vieille GBA, mais avec un backlight car c'est vraiment compliqué de jouer sinon.

Merci par avance,

Romain
Revenir en haut Aller en bas
Coldragon
Accro'


Messages : 486
Réputation : 1
Age : 21
Inscrit le : 05/06/2011

Machine préférée NES

Localisation : Plaisir, France

Humeur : gmenu2x powa !


Msg n°2 MessageSujet: Re: GBA Backlight Mer 09 Sep 2015, 23:20

Je m'y connais pas du tous dans le modding de GB mais en tous cas ces sûre que c'est du démontage et du rajout de quelques LED a l’intérieur de la console.

Pour ceux qui connaisse et comme dirait certain "Wesh qui sont des vrais ta vus"

Revenir en haut Aller en bas
http://www.coldragon.fr
nzelos
Accro'


Messages : 447
Réputation : 16
Age : 32
Inscrit le : 03/03/2013

Machine préférée nvidia shield


Msg n°3 MessageSujet: Re: GBA Backlight Jeu 10 Sep 2015, 19:13

pour la gba il faut remplacer l'ecran par un ags 101 ( je crois ) .

le plus dur est de " tailler " dans la facade car l'ecran est un peu plus long .

de plus il me semble que tu n'as qu'une soudure a faire .


pour avoir cherché pour la mienne les ecrans pour le mod de la gba sont tres dur ( voire plus possible ?) a trouver .

il parait ( mais j'ai pas trouver plus d'info / tuto ) qu'on peut mettre a la place un ecran de ...... nds !
je n'y crois guère car je dit au dessus je ne trouve pas d'info.
Revenir en haut Aller en bas
Swarmadd
Padawan


Messages : 160
Réputation : 23
Age : 33
Inscrit le : 04/02/2012


Msg n°4 MessageSujet: Re: GBA Backlight Jeu 10 Sep 2015, 19:32

Aussi il faut parfois aussi mettre un adaptateur sur la nappe de l'écran afin que ça accepte un ags-101, à voir selon le modèle que l'on souhaite modifier, il y a une histoire de 32 ou 40 broches (premier lien dans google avec "ags101 adapter" : http://www.ebay.com/itm/NINTENDO-game-boy-advance-ribbon-cable-AGS-101-backlit-adapter-32-pin-or-40-pin-/171497363729)

ps. Je précise que je n'ai jamais fait ça, je me suis juste pas mal renseigné pendant un temps !
Revenir en haut Aller en bas
http://www.swarmadd.com
Acidnitrix
Padawan


Messages : 108
Réputation : 2
Inscrit le : 07/01/2015

Machine préférée GBA


Msg n°5 MessageSujet: Re: GBA Backlight Jeu 10 Sep 2015, 20:22

Merci pour les infos, pas si simple que ça au final.
Tuto en français si ça en intéresse d'autre : https://ricomac.wordpress.com/greffe-dun-ecran-de-gba-sp-ags-101-dans-une-gba-agb-001/
Revenir en haut Aller en bas
inertia
AKA "THE BIBLE"
AKA


Messages : 1035
Réputation : 67
Age : 41
Inscrit le : 06/11/2012

Machine préférée Dreamcast

Localisation : Toulouse

Humeur : Emulée


Msg n°6 MessageSujet: Re: GBA Backlight Lun 14 Sep 2015, 15:01

Alors je l'ai fait il y a bien longtemps sur ma gba jap, a l’époque le kit le plus couru était l'afterburner, c'etait tout simplement une cathode a froid cachée en bas de l’écran sur laquelle venait se glisser un guide de lumière qui se posait par dessus l’écran, il fallait aussi appliquer un film qui assombrissait l’écran pour que les couleurs une fois éclairées (car ce n’était du coup pas du backlit) ne soient pas trop claires.
Ponçage de l’intérieur de la carcasse et deux soudure.
mais ça representait quand même du taf.
J'avais ajouté une molette de réglage de la luminosité a y être donc 2 soudures de plus.

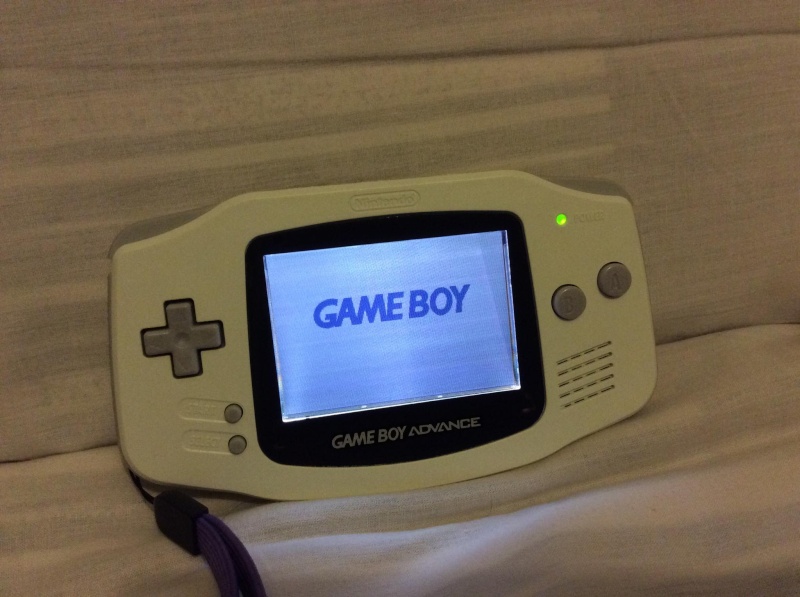

je viens de la booter tout ça marche encore sans souci happy







Dernière édition par inertia le Lun 14 Sep 2015, 22:39, édité 1 fois
Revenir en haut Aller en bas
inertia
AKA "THE BIBLE"
AKA


Messages : 1035
Réputation : 67
Age : 41
Inscrit le : 06/11/2012

Machine préférée Dreamcast

Localisation : Toulouse

Humeur : Emulée


Msg n°7 MessageSujet: Re: GBA Backlight Lun 14 Sep 2015, 15:03

pour schématiser, imaginez une plaque de plexi qui conduit la lumiere d'une barre de led, posée sur l'ecran, c'est donc du frontlit happy c'est a quelque chose pret le principe d'eclairage d'une tv en edge led sauf que c'est pas autour de l'ecran mais juste d'en bas que ca viens, mais vu la faible surface la lumiere est tres bien repartie happy
(pas de clouding sur ma gba quoi!! happy)

http://www.goldenshop.com.hk/AI-trad/gba/backlit.htm
Revenir en haut Aller en bas
Acidnitrix
Padawan


Messages : 108
Réputation : 2
Inscrit le : 07/01/2015

Machine préférée GBA


Msg n°8 MessageSujet: Re: GBA Backlight Mar 15 Sep 2015, 11:57

Merci pour les renseignements ! Vu le prix et la charge de travail autant faire de l'émulation sur psp. C'est stable, retro éclairé et le formfactor est plus ou moins le même.
Revenir en haut Aller en bas
fredkadelic
Padawan


Messages : 163
Réputation : 6
Age : 44
Inscrit le : 24/05/2012

Localisation : Le Mans

Humeur : Toujours Zen


Msg n°9 MessageSujet: Re: GBA Backlight Mar 15 Sep 2015, 12:14

Hello a tous
Beau boulot pour ta gba inertia c'est nickel et propre la molette de réglage;)
