Msg n°1 MessageSujet: News Pyra Lun 14 Avr 2014, 21:36

In case you've been wondering what's been happening for the last few weeks, then it's time to let you know happy

1. LCD testing

As you know, 1080p is causing issues with rotation, so we'll try out a 720p one (well, two, to be exact) together with a chip that can do tear-free scaling and rotation up to 720p to solve that issue.

5 samples of the chip will arrive within this week, one of the displays should arrive within the next 10 days as well, the other one following soon after.

Nikolaus is already designing a new display PCB where we can connect both of them so we can test and choose the best happy


2. New Base PCB

Nikolaus is working on finalizing the base PCB (the one with the keyboard, Wifi chip, etc.)
It should be finished mid April, so we should have working prototypes in May.

These will be mostly finished. They'll have all parts populated as well as the connectors for the CPU Board up and working.

To test them, Nikolaus will create an adaptor cable which allows us to connect the OMAP5 EVM to the baseboard using the CPU Board connectors.
Once everything is confirmed to be working, the next step will be to design the CPU Board... and then we're ready for the final prototype tests.

Hold your horses though, it'll still take quite a while until that has all happened happy



3. New battery and AC Adaptors

Fatih has gotten samples of the modified (bigger) battery as well as for AC Adaptors.
The AC Adaptors will use different plugs (similar to the current Pandora ones) so you can use them worldwide, but they'll have a USB port.
So you can use it to charge the Pyra or any other USB device.

Once we got the battery, we can check whether we can make them fit the case or not.

Speaking of the case...


4. The status of the case

... the first design files from FormAction have arrived.


Heavily based on the Pandora case (as mentioned), you can already see a few changes and enhancements.
Let's take a look at them...

The nub disc is not glued anymore. Instead, the part consists basically of two discs so that it won't fall out when the unit is assembled. It will simple be put into the case and that's it. As the case design files will be released after the Pyra is out for sale, you can theoretically create your own nub layout and replace it.
They keyboard area is a bit recessed. It'll also be a bit more rounded in the end, so that it'll be more comfortable to hold than the Pandora.
Speakers are in the keyboard area, we've got more keys and buttons than before. The buttons on the top row will still move a bit.
There's one more screw in the lid frame - for a good reason: The top part of the case can be opened and closed without the need to open the lower part. So if you want to replace the LCD or do any moddings there, no need to fully disassemble the unit. We'll try to cover the screws as good as possible though.
You can already see the hole for the Sim Card / MicroSD Combo slot in the battery compartment
The hinge are is not yet changed (except for a small change so that the display doesn't open as far), but the new plastic will have a bit more friction so the LCD stays open at every angle. Still, this is not the best solution, and we'll get a quotation from a company that's specialized on Hinges for a laptop-like-hinge.
The keymat is not yet fully finished. Once it is (hopefully, within the next three weeks), the top priority will be to get quotations from various companies for the production. Let's hope this will be fast and we'll get samples soon after.
Battery area and LCD area are still designed for the old planned parts (Pandora battery and 1080p LCD). Of course, this needs to be adapted for whatever we choose happy
I will get a printed case in about 4 days, so we can test the size with the PCB and check that the CPU PCB will fit in there.


5. Working on the website!

Well, it's time to work on a proper website for the Pyra!
Please check my post at the Website-Section of the boards and let me know if you can help and how!



6. Come visit us!

If you want to see the Pyra in action (well, as far as it is finished), you should note the following dates:

Lange Nacht der Computerspiele in Leipzig (May 10th, Free Entrance and TONS of Retro Games as well!)
GamesCom Germany (August 14th - August 17th)
More dates coming soon happy


A lire ici : http://boards.openpandora.org/topic/16107-the-case-of-the-case/


Rendus du nouveau boîtier :


________________________________


Dernière édition par BAFelton le Ven 03 Juil 2015, 09:46, édité 1 fois
Revenir en haut Aller en bas
Caanunoo
PANDORA Addict
PANDORA Addict
avatar

Messages : 817
Réputation : 42
Age : 44
Inscrit le : 11/10/2011

Machine préférée Pandora


Msg n°2 MessageSujet: Re: News Pyra Mar 15 Avr 2014, 10:26

On reste en terrain connu: du côté du boîtier, c'est une évolution de celui de la Pandora, ce qui, perso, me plaît car je suis adepte à 100% du boîtier de la Pandora et de son ergonomie.  happy

Merci BAF pour ces news partagées.  :merci:
Revenir en haut Aller en bas
joydivision
Padawan
avatar

Messages : 173
Réputation : 2
Age : 44
Inscrit le : 01/03/2013

Machine préférée megadrive


Msg n°3 MessageSujet: Re: News Pyra Mar 15 Avr 2014, 12:33

Pas encore de choix concernant la diagonale d'écran?(ou alors j'ai lu trop vite et très mal:0))..ce serait bien qu'ils augmentent un peu la taille (<4.3 p) par rapport à la pandora
Revenir en haut Aller en bas
Coccijoe
Master Chief
avatar

Messages : 764
Réputation : 42
Age : 30
Inscrit le : 19/11/2010

Machine préférée Dreamcast

Localisation : Nantes


Msg n°4 MessageSujet: Re: News Pyra Mar 15 Avr 2014, 18:12

joydivision a écrit:
Pas encore de choix concernant la diagonale d'écran?(ou alors j'ai lu trop vite et très mal:0))..ce serait bien qu'ils augmentent un peu la taille (<4.3 p) par rapport à la pandora

Ce sera du 5' à priori
Revenir en haut Aller en bas
http://underground-portables.com/
BAFelton
Ultimate Retrogamer
avatar

Messages : 14986
Réputation : 356
Inscrit le : 13/10/2010


Msg n°5 MessageSujet: Re: News Pyra Ven 18 Avr 2014, 21:50

Comparatif Pyra / Pandora :



Et ...


________________________________
Revenir en haut Aller en bas
JonJon
Accro'
avatar

Messages : 323
Réputation : 8
Inscrit le : 26/11/2010

Humeur : vitrée


Msg n°6 MessageSujet: Re: News Pyra Ven 18 Avr 2014, 23:46

La question que je me pose a chaque fois que je vois ce design, c'est de la vraie utilité du full clavier sur cette console.
Vous l'utilisez ce clavier ?
Apres comme petit ordinateur d'appoint/dépannage, je dis pas happy
Revenir en haut Aller en bas
Coccijoe
Master Chief
avatar

Messages : 764
Réputation : 42
Age : 30
Inscrit le : 19/11/2010

Machine préférée Dreamcast

Localisation : Nantes


Msg n°7 MessageSujet: Re: News Pyra Sam 19 Avr 2014, 00:15

Tous les jours happy c'est en grande partie pour ça que j'ai la pandora
Revenir en haut Aller en bas
http://underground-portables.com/
sqturn2k
Accro'
avatar

Messages : 378
Réputation : 20
Inscrit le : 12/06/2013

Localisation : Île-de-France


Msg n°8 MessageSujet: Re: News Pyra Sam 19 Avr 2014, 01:18

JonJon a écrit:
La question que je me pose a chaque fois que je vois ce design, c'est de la vraie utilité du full clavier sur cette console.
Vous l'utilisez ce clavier ?
Apres comme petit ordinateur d'appoint/dépannage, je dis pas happy
Si tu émules des vieux ordinateurs, oui.
Par exemple, certains jeux amiga nécéssite de taper sur le clavier. Sur une console portable sans clavier, ça peux vite devenir un calvaire... tu peux mapper les touches sur les buttons, ou utiliser un clavier tactile, mais c'est pas évident.
Revenir en haut Aller en bas
BAFelton
Ultimate Retrogamer
avatar

Messages : 14986
Réputation : 356
Inscrit le : 13/10/2010


Msg n°9 MessageSujet: Re: News Pyra Lun 28 Avr 2014, 08:33

Can't wait to get the latest Pyra status?
Well, then - here are some more news happy

1. The Main PCB

The main PCB design from Nikolaus is basically finished. The Wifi chip still needs to be added, but then we're good to go for a first test run.
This should be pretty close to the production version already. For testing, the OMAP5 devboard will be connected using the CPU PCB connectors - so it's a setup that's really close to the finished unit.

Time is running short, so we probably won't have these PCBs ready for the "Lange Nacht der Computerspiele"-Event in Leipzig May 10th - but we'll put the current testing PCB into a case and connect it via HDMI to a monitor, so everyone who visits there can test a bit of what's yet to come (and the new nubs, of course happy)

The time has come for Nikolaus to start working on the CPU PCB.


2. Testing the new displays

Nikolaus designed a new display PCB which has the Solomon Tech. Chip included that will do the rotation.
It will also have two different LCD connecters, as we'll receive two 720p LCDs for testing in about 2 weeks.
Both are A LOT cheaper than the FullHD display as well (in fact, they're even cheaper than Pandoras LCD...) and have a good refresh rate based on the datasheet - but we'll test that so we can choose the best one we can get.

Once the displays are there, I'll do some highspeed videos comparing these LCDs and the Pandora LCD regarding ghosting.



3. Improving the hinge area

In the current case design we're using the same hinge as before - but the plastics will be improved so that it becomes more stable and stays in every angle.
However, that's only half a workaround, as (based on usage), the plastics will wear out after a while, and even if it takes years because the plastic is pretty thorough, it will happen at some time.

So while this is an acceptable solution (way better than the current Pandora one), we're still trying to improve that!
We've found a couple of companies specialized on hinges, and they've got a few laptop-like small ones off-the-shelf.

The case designer is currently checking whether these do fit, and if not, we'll checkout if it's affordable to have a custom-one made from them.
I'll keep you informed how that'll work out!


4. Case design


As you already know, a basic case design is finished that's good enough for testing the available space for the CPU PCB as well as seeing how well the main PCB does fit in.
Of course, it's far from being finished, and while Nikolaus will use that one to continue working on his PCBs, the case designers are working on the remaining details.

They'll now work to implement the logo in the lid, add the shoulder buttons and do some minor tweaks of issues we found (though those actually are not many!)
First they'll finish the keymat design though, as that's needed to find a company that produces the keymats for us.

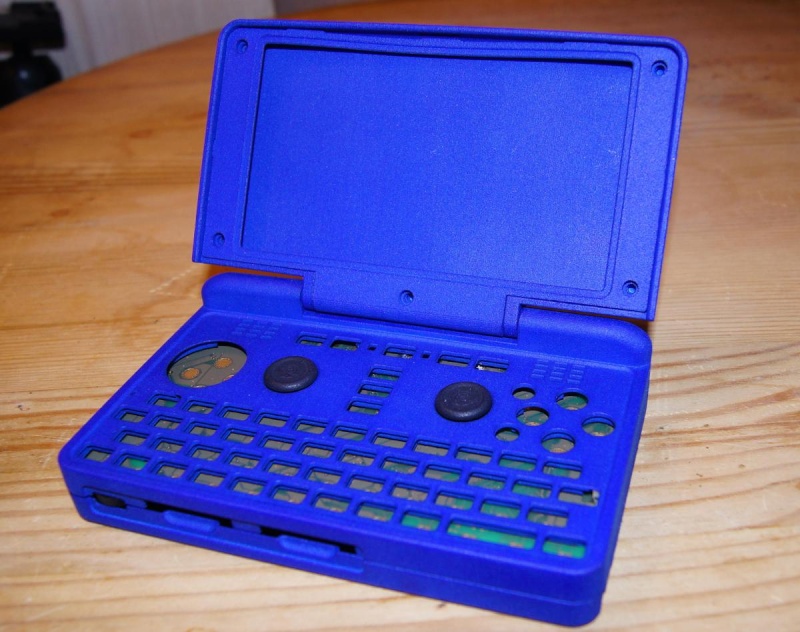

I've added some nice hires shots of the current 3D printed case for you happy


Google Translate :

Vous ne pouvez pas attendre pour obtenir le dernier état Pyra ?
Eh bien, - voici plus de nouvelles happy

1 . L' PCB principal

La principale conception de PCB de Nikolaus est essentiellement terminée. La puce Wifi doit encore être ajouté , mais nous voilà prêt à partir pour un premier essai .
Cela devrait déjà être assez proche de la version de production . Pour les tests, la DevBoard de OMAP5 sera connecté à l'aide des connecteurs PCI CPU - si c'est une installation qui est très proche de l'unité de finition .

Le temps presse , nous allons donc probablement pas ces PCB prêt pour le " Lange Nacht der Computerspiele " - événement à Leipzig le 10 mai - mais nous allons mettre le PCB de test en cours dans un cas et le connecter via HDMI à un moniteur , donc tout le monde qui visite il peut tester un peu de ce qui est encore à venir ( et les nouvelles bosses , bien sûr happy)

Le temps est venu pour Nikolaus de commencer à travailler sur la carte CPU .


2 . Tester les nouveaux écrans

Nikolaus conçu une nouvelle carte d'affichage qui a le Salomon Tech . Chip inclus qui va faire la rotation .
Il aura également deux connecteurs LCD différentes , comme nous recevrons deux écrans LCD 720p pour les essais dans environ 2 semaines.
Les deux sont beaucoup moins cher que l'écran FullHD ainsi (en fait , ils sont encore moins chers que les LCD Pandora ... ) et avoir un bon taux de rafraîchissement sur ​​la base de la fiche - mais nous allons vérifier que nous puissions choisir le meilleur celui que nous pouvons obtenir.

Une fois que les écrans sont là, je vais faire quelques vidéos à grande vitesse comparant ces écrans LCD et l'écran LCD Pandore concernant les images fantômes .



3 . Amélioration de la zone de charnière

Dans la conception actuelle des cas , nous utilisons la même charnière comme avant - mais les plastiques seront améliorées afin qu'il devienne plus stable et reste dans tous les angles .
Cependant , ce n'est que la moitié d'une solution de contournement , comme ( basé sur l'utilisation ) , les plastiques s'usent après un certain temps , et même si cela prend des années parce que le plastique est assez complet , il va se passer à un moment donné .

Ainsi, alors que c'est une solution acceptable ( bien mieux que le courant Pandora un ) , nous essayons toujours d'améliorer ça!
Nous avons trouvé un couple de sociétés spécialisées sur des charnières , et ils ont eu quelques petits portables comme hors - la - plateau .

Le concepteur de cas est en train de vérifier si ceux-ci ne correspondent , et si non, nous allons commander si c'est abordable pour une coutume - un fait d'eux .
Je vous tiendrai au courant comment ça va marcher !


4 . Conception de cas


Comme vous le savez déjà , une conception de base de cas est fini c'est assez bon pour tester l'espace disponible pour la carte CPU ainsi que de voir à quel point la carte principale ne correspond po
Bien sûr, il est loin d'être terminée , et alors que Nicolas va utiliser celui-là pour continuer à travailler sur ses PCB , les concepteurs de cas travaillent sur les détails restants .

Ils vont maintenant travailler à mettre en œuvre le logo dans le couvercle , ajouter les boutons d'épaule et faire quelques réglages de questions que nous avons trouvé ( si ceux-ci sont en fait pas beaucoup ! )
Ils vont d'abord finir la conception de tapis de clavier si, comme ce qui est nécessaire pour trouver une entreprise qui produit les keymats pour nous.


J'ai ajouté quelques bons coups embauches au cas d'espèce 3D imprimé pour vous happy






________________________________
Revenir en haut Aller en bas
BAFelton
Ultimate Retrogamer
avatar

Messages : 14986
Réputation : 356
Inscrit le : 13/10/2010


Msg n°10 MessageSujet: Re: News Pyra Lun 28 Avr 2014, 15:36

Nouvelle batterie par rapport à l'ancienne :

Nouvelle en bas (6000mah), ancienne en haut


________________________________
Revenir en haut Aller en bas
BAFelton
Ultimate Retrogamer
avatar

Messages : 14986
Réputation : 356
Inscrit le : 13/10/2010


Msg n°11 MessageSujet: Re: News Pyra Dim 11 Mai 2014, 12:13

Quelques nouvelles photos du compte twitter d'ED :




Rendu du clavier :



Some greetings from the 'Lange Nacht der Computerspiele' happy


________________________________
Revenir en haut Aller en bas
BAFelton
Ultimate Retrogamer
avatar

Messages : 14986
Réputation : 356
Inscrit le : 13/10/2010


Msg n°12 MessageSujet: Re: News Pyra Mar 15 Juil 2014, 20:51

Quelques photos tirées des journées du Libre à Montpellier.












D'autres ici : http://slackware.openpandora.org/pandora/pictures/2014-RMLL/2014-RMLL.zip

________________________________
Revenir en haut Aller en bas
FreddyBoubil
Arcade gamer
Arcade gamer
avatar

Messages : 7352
Réputation : 171
Inscrit le : 03/01/2011

Machine préférée Arcade

Localisation : Devant ma borne


Msg n°13 MessageSujet: Re: News Pyra Mer 16 Juil 2014, 08:49

Aie aie aie les reflets dans l'écran ! C'est le définitif ?

________________________________
Revenir en haut Aller en bas
ptitSeb
Padawan
avatar

Messages : 161
Réputation : 25
Inscrit le : 12/08/2013


Msg n°14 MessageSujet: Re: News Pyra Mer 16 Juil 2014, 13:10

Ce n'est pas le vrai écran qui était monté (c'était le premier proto en 1080x1920). Donc non, cela n'est pas représentatif de la version finale, c'était plus pour ce donner une idée du changement par rapport à la Pandora sur la surface de l'écran (parce que les écrans ont la même taille physique).
Revenir en haut Aller en bas
FreddyBoubil
Arcade gamer
Arcade gamer
avatar

Messages : 7352
Réputation : 171
Inscrit le : 03/01/2011

Machine préférée Arcade

Localisation : Devant ma borne


Msg n°15 MessageSujet: Re: News Pyra Mer 16 Juil 2014, 13:27

Ok, merci happy Et ouf !

________________________________
Revenir en haut Aller en bas
BAFelton
Ultimate Retrogamer
avatar

Messages : 14986
Réputation : 356
Inscrit le : 13/10/2010


Msg n°16 MessageSujet: Re: News Pyra Mer 16 Juil 2014, 13:44

Au pire une fois l ecran allumé ça devrait pas gêner.

________________________________
Revenir en haut Aller en bas
prima.king
Serial Newser
avatar

Messages : 2198
Réputation : 98
Inscrit le : 30/06/2013

Machine préférée PC-ENGINE, DREAMCAST, PSX


Msg n°17 MessageSujet: Re: News Pyra Mer 16 Juil 2014, 20:07

Je poste ici un de mes messages au cas où l'un des membres du forum en contact avec dragonbox puisse leur faire parvenir  :lol2:





Dragonbox pourrait s'amusait à proposer une petite animation lors du boot, à la manière de la GC
 :gene: :lol2:
Revenir en haut Aller en bas
Caanunoo
PANDORA Addict
PANDORA Addict
avatar

Messages : 817
Réputation : 42
Age : 44
Inscrit le : 11/10/2011

Machine préférée Pandora


Msg n°18 MessageSujet: Re: News Pyra Lun 21 Juil 2014, 16:17

Le logo éclairé... c'est sympa (par contre, logo trop grand), mais est-ce vraiment utile ???
Et ces boutons sur les tranches (je suppose non définitives, enfin j'espère !!!), c'est moche et pas ergonomique !!!
La Pyra évolue, prend forme, j'espère que le produit fini et définitif sera top (perso, j'en suis convaincu) et à un prix raisonnable en rapport aux capacités de la console (500€ maxi).  happy
Revenir en haut Aller en bas
BAFelton
Ultimate Retrogamer
avatar

Messages : 14986
Réputation : 356
Inscrit le : 13/10/2010


Msg n°19 MessageSujet: Re: News Pyra Sam 16 Aoû 2014, 11:01


________________________________
Revenir en haut Aller en bas
subone
Petit scarabée
avatar

Messages : 50
Réputation : 5
Age : 45
Inscrit le : 06/01/2013

Machine préférée Pandora

Localisation : Pas loin de Lyon

Humeur : RetroZen


Msg n°20 MessageSujet: Re: News Pyra Sam 16 Aoû 2014, 21:01

BAFelton a écrit:

J'en veux !!!!!!  :top:
Revenir en haut Aller en bas
RankXeroxZ
The Puppet Master
The Puppet Master
avatar

Messages : 4588
Réputation : 129
Age : 42
Inscrit le : 03/12/2011

Machine préférée Neo Geo, SFC, PC Engine, Saturn, DC, MSX, X68000


Msg n°21 MessageSujet: Re: News Pyra Dim 17 Aoû 2014, 14:23

Mais pitié!!! Quand est ce qu'elle sort???!!!...  :bave: :bave: :bave:

edit: le layout des boutons en façades (les 4 + 2) est franchement chelou, deux rangées de 3 alignées et légèrement inclinées ou cintrées auraient parfaitement été mais je suppose qu'il faut tenir compte de l'encombrement et la disposition des éléments intérieurs et extérieurs quand aux triggers ils paraissent bizarres aussi mais bon, faut voir à l'utilisation, on est surpris parfois...  Very Happy
Revenir en haut Aller en bas
http://www.open-consoles.com/
Caanunoo
PANDORA Addict
PANDORA Addict
avatar

Messages : 817
Réputation : 42
Age : 44
Inscrit le : 11/10/2011

Machine préférée Pandora


Msg n°22 MessageSujet: Re: News Pyra Dim 17 Aoû 2014, 21:48

Revenir en haut Aller en bas
ptitSeb
Padawan
avatar

Messages : 161
Réputation : 25
Inscrit le : 12/08/2013


Msg n°23 MessageSujet: Re: News Pyra Dim 17 Aoû 2014, 22:38

Je rentre juste du Gamescom et j'ai pu jouer un peu avec la Dev Board, et ce en compagnie de Notaz en personne ! happy

Oui, ça va dépoter la Pyra !!!
Revenir en haut Aller en bas
Coccijoe
Master Chief
avatar

Messages : 764
Réputation : 42
Age : 30
Inscrit le : 19/11/2010

Machine préférée Dreamcast

Localisation : Nantes


Msg n°24 MessageSujet: Re: News Pyra Lun 18 Aoû 2014, 08:20

RankXeroxZ a écrit:
Mais pitié!!! Quand est ce qu'elle sort???!!!...  :bave: :bave: :bave:

edit: le layout des boutons en façades (les 4 + 2) est franchement chelou, deux rangées de 3 alignées et légèrement inclinées ou cintrées auraient parfaitement été mais je suppose qu'il faut tenir compte de l'encombrement et la disposition des éléments intérieurs et extérieurs quand aux triggers ils paraissent bizarres aussi mais bon, faut voir à l'utilisation, on est surpris parfois...  Very Happy

Oui les 6 boutons sont disposé de cette manière pour des raisons de place à l'intérieur. mais aussi pour conserver les boutons en croix chers à de nombreuses personnes.

Les triggers sont l'une des inquiétudes d'ED semble t'il, il n'est pas possible d'utiliser L2 et L1 ensemble en l'état à priori, mais difficile de faire mieux à ce niveau là. toutefois un autre proposition à été faite pour améliorer un peu le confort, à voir si l'idée est conservé sur les prochains proto.

Revenir en haut Aller en bas
http://underground-portables.com/
ptitSeb
Padawan
avatar

Messages : 161
Réputation : 25
Inscrit le : 12/08/2013


Msg n°25 MessageSujet: Re: News Pyra Lun 18 Aoû 2014, 15:31

Oui, je confirme. En l'état, les triggers sont moyennement utilisable parce que l'écran, une fois ouvert, gene le positionnement des doigts (pas de problème par contre si l'écran est fermé, mais bon, c'est moins pratique du coup pour jouer Wink ).
Revenir en haut Aller en bas

News Pyra
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 10Aller à la page : 1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

 Sujets similaires

-
» [Blabla] Tropol News Presse
» [NEWS] RetroUsb SNES POWERPAK disponible !
» Come back = news pseudo !
» News croustillante!!
» [News] Hot Toys Albator

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Communauté Francophone Consoles Open Source et Android - Caanoo GPH / Open Pandora / GCW-Zero ::  :: Forum de la Pyra-
